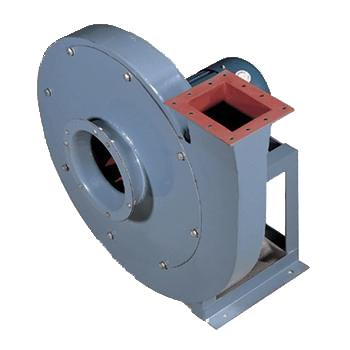

10-20高壓離心引風機詳細介紹
發布時間：2020年05月29日 作者：周口市通用鼓風機有限公司
10-20型離心風機用途
該風機一般供冶金、石油、化工、糧食、建材工業等部門用于高壓強制通(送)風或物、料氣力輸送。適合于輸送空氣及無腐蝕性、無爆炸性、不自嫩、不含有粘性物質之氣體。介質的溫度一般不超過50℃最高不超過80℃，介質中所含的塵上及硬質細顆粒不大于150mg/m³。
10-20型離心風機形式
1.風機制成單吸人，機號有No.8a、8、8b、8.5a、8.5、8.5b、9a、9、9b，共九種。
2.風機的出口位置以機殼的出風口角度表示。“順”、“逆”均可制成0°、90°、180°止種角度。
3.風機又可制成順時針旋轉或逆時針旋轉兩種型式。從傳動部正視風機，如葉輪順時針旋轉稱為順時針旋轉風機，以“順”表示;逆時針旋轉，稱為逆時針旋轉風機，以“逆”表示。
4.風機的傳動方式均采用D式聯軸器直聯傳動。
10-20型離心風機結構
風機由葉輪、機殼、進風口、傳動部等部分組成。
1.葉輪:長、短各有12片前向彎曲葉型葉片，均勻相間地焊接于四圓弧形輪蓋與平板形輪盤之間，組成的流道帶有無葉擴壓器。材質為Q345(16Mn),葉輪經靜、動平衡校正，運轉平穩可靠。
2.機殼:用鋼板焊接成蝸形殼核體。
3.傳動部:由主軸、軸承箱、聯軸器等組成，主軸由優質鋼制成，軸承箱為整體結構，采用滾動軸承、滾動軸承用全損耗系統用油潤滑。
4.進風口:斂散式的進風口制成整體結構，用螺栓固定在前蓋板上。
10-20型離心風機性能
1.設計和使用單位根據所需之流量和全壓，在性能與選用件表中確定風機的機號、流量、風壓及配用電動機，若電動機規格更改，應保證轉速、功率相當，并在訂貨時注明。
2.性能與選用件表中每一轉速的工況點，是將風機無因次特性曲線中全壓效率大于83%范圍內連續的壓力流量曲線，按流量人為地等分成11個性能點供選用，訂貨時以性能表為準。
風機的安裝與使用
安裝前：應對風機各部件進行全面檢查，如機件是否完整，葉輪與機殼的旋轉方向否一致，各部聯接是否緊密，葉輪、主軸、軸承等主要機件有無損傷，傳動組是否靈活等。
安裝時：注意檢查機殼、殼內不應有掉入和遺留的工具或雜物。在一些結合面上為防止生銹、減少拆卸困難，應涂上一些潤滑脂或機械油。風機與地基結合面，進出風管道聯接時調整使之自然吻合，不得強行聯結，更不許將管道重量加在風機各部件上，并注意保證風機的水平位置。
安裝要求：
(1)按圖紙所示的位置與尺寸安裝，為確保高效率，特別要保證進風口與葉輪的軸向和徑向間隙尺寸。
(2)安裝后試撥傳動組，檢查是否有過緊或與固定部分刮碰等現象。
(3)全部安裝完畢，經總檢查合格后，方能進行風機的試運轉。
為了防止電機過載燒毀，在風機啟動時，必須在無載荷(將進風閥門關閉，出風閥門稍開)的情況下進行，如情況良好，逐步開啟閥門直到規定的工況為止。在運轉過程中應嚴格控制電流，不得超過額定值。
風機的操作：
(1)風機啟動前，應進行下列準備工作：
a、將進風閥門關閉，出風閥門稍開。
b、檢查風機的各部的間隙尺寸。轉動部分與固定部分有無碰撞及摩擦現象。
(2)風機啟動達到正常轉速時，應在運轉過程中檢查軸承溫度是否正常。當軸承溫度沒有特殊要求時，軸承溫升不得超過環境溫度40℃，軸承部分的均方根振動速度值不得大于6.3mm/s。如發現風機有劇烈的振動、撞擊、軸承溫升等現象，則必須緊急停車。
風機的維護
1、風機振動劇烈：
1風機軸與電機軸不同心，皮帶輪槽錯位；
2機殼或進風口與葉輪摩擦；
3基礎的剛度不夠或不牢固；
4葉輪鉚釘松動或葉輪變形；
5葉輪軸盤孔與軸配合松動；
6機殼與支架，軸承座與支架，軸承座與軸承蓋等聯接螺栓松動；
7風機進、出口管道安裝不良，產生共振；
8葉片有積灰、污垢、葉片磨損、葉輪變形、軸彎曲等原因使轉子產生不平衡。
2、軸承溫升過高：
1軸承箱劇烈振動；
2潤滑劑質量不良，變質或含有灰塵、砂粒、污垢等雜質或填充量不足；
3軸承箱蓋、座聯接螺栓之緊力過大或過小；
4軸與滾動軸承安裝歪斜、前后兩軸承不同心；
5滾動軸承損壞或軸彎曲。
3、電機電流過大或溫升過高
1開車時進、出氣管道閘門未關；
2電機輸入電壓低或電源單相斷電；
3受軸承箱劇烈振動的影響；
4主軸轉速超過額定值。
訂貨須知
訂貨時須注明風機的機號、轉速、風量、風壓、出風口角度和旋轉方向。
10-20型離心風機參數表
|
機型 |
轉速
r/min |
全壓
Pa |
流量
m3/h |
比聲壓級
dB |
全壓效率
% |
軸功率
KW |
所需功率
KW |
電動機 |
聯軸器 |
電動機地腳
螺栓4套 |
|
|
型號 |
功率KW |
||||||||||
|
№8a |
2900 |
15838 |
7406 |
16.3 |
83.0 |
40.05 |
46.05 |
Y250M-2 |
55 |
TL8 |
|
|
16152 |
8253 |
15.9 |
85.0 |
44.40 |
51.05 |
||||||
|
16387 |
9099 |
15.6 |
87.0 |
48.64 |
55.94 |
||||||
|
16515 |
9946 |
15.3 |
87.8 |
52.99 |
60.94 |
Y280S-2 |
75 |
TL8 |
|||
|
16544 |
10792 |
15.2 |
88.1 |
57.43 |
66.05 |
||||||
|
16584 |
11639 |
15.3 |
88.1 |
62.10 |
71.41 |
||||||
|
16544 |
12485 |
15.6 |
87.5 |
66.85 |
76.88 |
Y280M-2 |
90 |
||||
|
16515 |
13332 |
16.0 |
86.7 |
71.92 |
82.71 |
||||||
|
16358 |
14178 |
16.6 |
85.3 |
77.10 |
88.67 |
||||||
|
16221 |
15024 |
17.2 |
84.0 |
82.17 |
94.50 |
Y315S-2 |
110 |
M24×630 |
|||
|
16152 |
15871 |
18.1 |
83.0 |
87.45 |
100.57 |
||||||
|
№8 |
2900 |
16240 |
7691 |
16.3 |
83.0 |
42.65 |
49.04 |
Y250M-2 |
55 |
TL8 |
|
|
16564 |
8570 |
15.9 |
85.0 |
47.28 |
54.37 |
||||||
|
16809 |
9449 |
15.6 |
87.0 |
51.80 |
59.57 |
Y280S-2 |
75 |
TL8 |
|||
|
16937 |
10328 |
15.3 |
87.8 |
56.43 |
64.89 |
||||||
|
16966 |
11207 |
15.2 |
88.1 |
61.16 |
70.34 |
||||||
|
17005 |
12086 |
15.3 |
88.1 |
66.13 |
76.04 |
Y280M-2 |
90 |
M24×630 |
|||
|
16966 |
12965 |
15.6 |
87.5 |
71.19 |
81.87 |
||||||
|
16937 |
13844 |
16.0 |
86.7 |
76.59 |
88.08 |
||||||
|
16780 |
14723 |
16.6 |
85.3 |
82.11 |
94.43 |
Y315S-2 |
110 |
||||
|
16633 |
15602 |
17.2 |
84.0 |
87.51 |
100.63 |
||||||
|
16564 |
16481 |
18.1 |
83.0 |
93.13 |
107.10 |
||||||
|
№8b |
2900 |
16652 |
7983 |
16.3 |
83.0 |
45.38 |
52.10 |
Y250M-2 |
55 |
TL8 |
|
|
16976 |
8896 |
15.9 |
85.0 |
50.31 |
57.85 |
Y280S-2 |
75 |
TL8 |
|||
|
17231 |
9808 |
15.6 |
87.0 |
55.12 |
63.39 |
||||||
|
17358 |
10720 |
15.3 |
87.8 |
60.05 |
69.05 |
||||||
|
17398 |
11633 |
15.2 |
88.1 |
65.008 |
74.84 |
Y280M-2 |
90 |
||||
|
17437 |
12545 |
15.3 |
88.1 |
70.36 |
80.92 |
||||||
|
17398 |
13458 |
15.6 |
87.5 |
75.75 |
87.12 |
||||||
|
17358 |
14370 |
16.0 |
86.7 |
81.50 |
93.73 |
Y315S-2 |
110 |
M24×630 |
|||
|
17201 |
15282 |
16.6 |
85.3 |
87.37 |
100.48 |
||||||
|
17054 |
16195 |
17.2 |
84.0 |
93.11 |
107.08 |
||||||
|
16976 |
17107 |
18.1 |
|||||||||
